Kirish

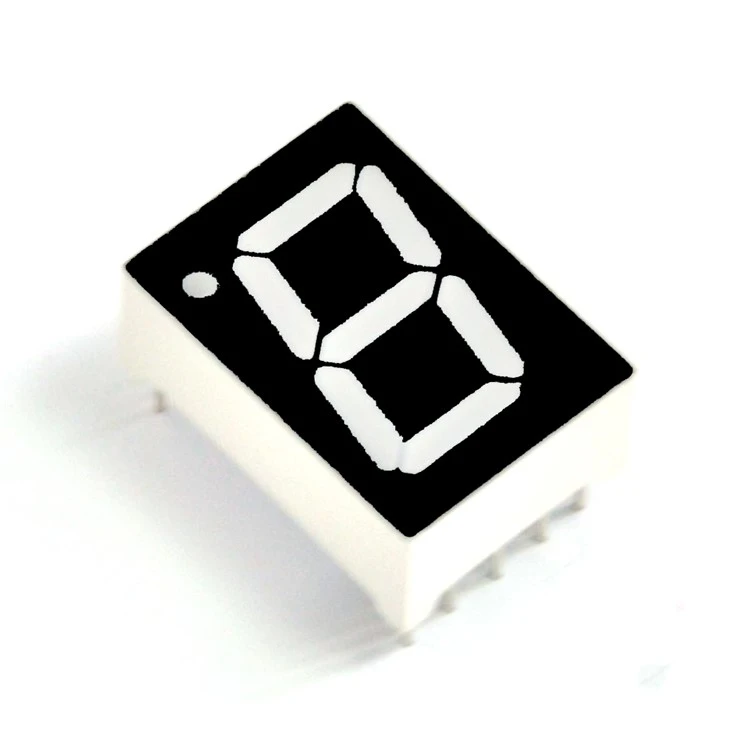

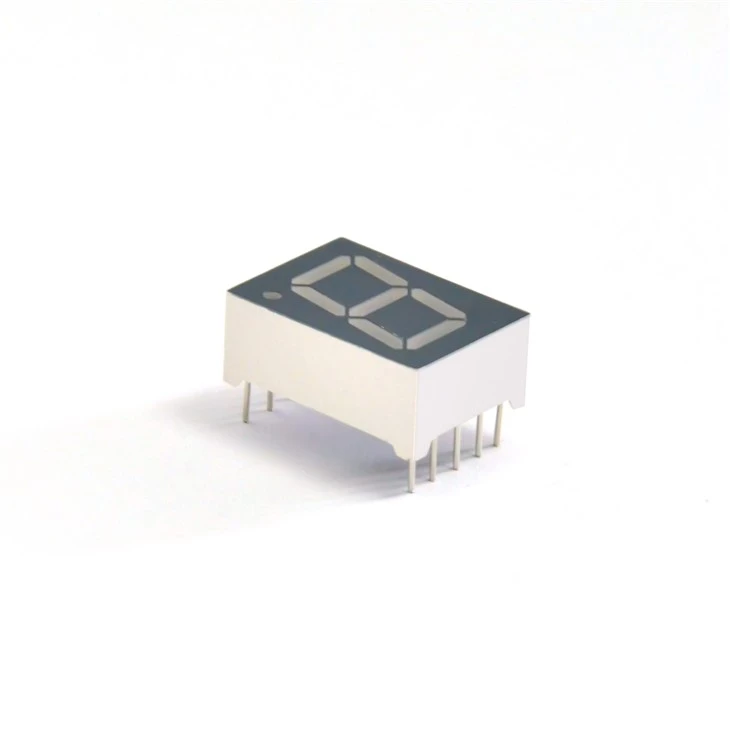

Bir xonali 7 segmentli LED - bu raqamli displey sohasida keng qo'llaniladigan keng tarqalgan displey qurilmasi. U ettita LED yorug'lik segmentidan iborat bo'lib, 0-9 raqamlari ushbu yorug'lik segmentlarining kalit holatini boshqarish orqali ko'rsatilishi mumkin.
1.mahsulotga kirish
2.Mahsulot xususiyati
Oddiy sxema dizayni
Mahsulotlarimiz 7 ta mustaqil LED yoritgichlardan iborat bo'lib, ularning har biri oddiy boshqaruv sxemasi bilan bog'langan. Ushbu dizayn sxemaning murakkabligini pasaytiradi va muvaffaqiyatsizlik ehtimolini kamaytiradi.
Ajoyib yorug'lik qo'llanmasi dizayni
Mahsulotlarimizning har bir 7-segmentli displey qurilmasi, odatda, LED yorug'lik energiyasini samarali tarzda to'plash va bir tekis taqsimlanishini ta'minlash uchun aniq yorug'lik qo'llanma paketini qabul qiladi. Ushbu yorug'lik qo'llanmasi dizayni nafaqat LEDning yorug'lik samaradorligini oshiradi, balki aniq va yorqin displey effektini ham ta'minlaydi.
Past ish kuchlanishi
Bir xonali 7 segmentli LEDning ish kuchlanishi odatda past, odatda 2V dan 3,5V gacha. Past kuchlanishli ish talab qilinadigan oqim ham nisbatan kichik ekanligini anglatadi. Ikkinchidan, mahsulotlarimiz kam quvvat sarfini saqlab, 20mA ish oqimida etarli yorqinlikni (masalan, 3000mcd) ta'minlay oladi.
Barqaror qo'zg'alish davri
Mahsulotlarimiz, odatda, haddan tashqari yuk yoki oqim o'zgarishi tufayli LEDning shikastlanishiga yo'l qo'ymaslik uchun oqimning chiqishini barqaror nazorat qila oladigan samarali qo'zg'alish davri bilan jihozlangan. Barqaror oqim kiritish LEDning yorug'lik intensivligini saqlashga yordam beradi, shu bilan birga quvvat o'zgarishining LED ishlash muddatiga ta'sirini kamaytiradi.
Vaqtni ko'rsatish
Mahsulotlarimiz vaqt raqamlarini ko'rsatishi mumkin bo'lgan elektron soatlar, teskari hisoblagichlar va boshqa uskunalarda keng qo'llaniladi.
Asboblar
Voltaj, oqim, harorat, harorat va boshqa o'lchash asboblarida bizning displeyimiz raqamli o'qish displey sifatida ishlatilishi mumkin.
Maishiy texnika
Mikroto'lqinli pechlar, kir yuvish mashinalari va boshqa jihozlar kabi ko'plab maishiy texnika funktsional holat yoki ish rejimini ko'rsatish uchun bir xonali 7 segmentli LEDdan foydalanadi.
Sanoat nazorati
Sanoat uskunalarida bizning displeyimiz ko'pincha raqamli qiymatlarni, ish holatini yoki signal ma'lumotlarini ko'rsatish uchun ishlatiladi.
4.mahsulot parametri (spetsifikatsiyasi)
|
1. MODEL raqami: CX5211 |
|
|
2. MODEL O'lchami: 12,6 * 17,5 * 10 mm |
3. LED RANG: REGATIVE.POSITIVE |
|
4 .ISHLASH HARORATI: -10 daraja TO +60 daraja |
5. SAQLASH HARORATI: -20 darajadan +70 darajagacha |
Mijozlarga xizmat ko'rsatish
TSS
Savol: Bir xonali 7 segmentli LED nima?
Javob: Bir xonali 7-segmentli LED - sakkizta shaklda joylashtirilgan ettita alohida LED segmentidan iborat displey. Segmentlarning turli kombinatsiyalarini yoritib, bir vaqtning o'zida bitta raqamli raqamni (0-9) ko'rsatishi mumkin.
Savol: Bir xonali 7 segmentli LED raqamni qanday aks ettiradi?
Javob: Bir xonali 7 segmentli LED displeyning muayyan segmentlarini yoqish orqali raqamni ko'rsatadi. 0 dan 9 gacha bo'lgan har bir raqam raqamni hosil qilish uchun yonib turadigan segmentlarning noyob kombinatsiyasi bilan ifodalanadi.
Savol: Bir xonali 7 segmentli LEDning odatiy ilovalari qanday?
Javob: Bir xonali 7 segmentli LEDlar odatda bitta raqamni ko'rsatishni talab qiladigan ilovalarda qo'llaniladi, masalan, hisoblagichlar, raqamli soatlar, termometrlar va bir vaqtning o'zida faqat bitta raqam ko'rsatilishi kerak bo'lgan turli xil elektron qurilmalar.
Savol: Bir xonali 7 segmentli LEDning tarkibiy qismlari qanday?
Javob: Bir xonali 7-segmentli LED sakkizta shaklda joylashtirilgan ettita LED segmentidan (a, b, c, d, e, f, g etiketli) iborat. Har bir segment alohida raqamni shakllantirish uchun alohida nazorat qilinishi mumkin va u umumiy anod yoki umumiy katod konfiguratsiyasi bo'lishi mumkin.
Savol: Bir xonali 7 segmentli LED qanday boshqariladi?
Javob: Bir xonali 7 segmentli LED mos keladigan segmentlarga kuchlanish qo'llash orqali boshqariladi. Umumiy anodli displeyda barcha segmentlarning anodlari umumiy pinga ulanadi va katodlar erga ulanganda segmentlar yonadi. Umumiy katodli displeyda katodlar umumiy pinga ulanadi va anodlar ijobiy kuchlanish bilan ta'minlanganda segmentlar yonadi.
Savol: Umumiy anod va umumiy katodli bitta raqamli 7 segmentli LEDlar o'rtasidagi farq nima?
Javob: Umumiy anodli bitta raqamli 7 segmentli LEDda barcha segmentlarning anodlari umumiy pinga bog'langan va segmentlar katodlarga past kuchlanish qo'llash orqali yoqiladi. Umumiy katodli displeyda barcha segmentlarning katodlari umumiy pinga bog'langan va segmentlar mos keladigan anodlarga yuqori kuchlanish qo'llash orqali yonadi.
Savol: Multiplekslash nima va u bitta raqamli 7 segmentli LEDga tegishlimi?
Javob: Multiplekslash bir vaqtning o'zida ko'rsatiladigan illyuziyani berib, ular o'rtasida tez almashish orqali bir nechta raqamlarni ko'rsatish uchun ishlatiladigan texnikadir. Multiplekslash odatda bitta raqam uchun kerak bo'lmasa-da, u bir nechta bitta raqamli 7 segmentli LEDlar bir xil haydovchi pallasida boshqariladigan ilovalarda ishlatilishi mumkin.
Savol: Bir xonali 7 segmentli LEDning yorqinligi qanday boshqariladi?
Javob: Bir xonali 7 segmentli LEDning yorqinligi LED segmentlari orqali oqadigan oqimni sozlash orqali boshqariladi. Buni oqimni cheklash uchun rezistorlar yoki impuls kengligi modulyatsiyasi (PWM) orqali amalga oshirish mumkin, bu esa har bir tsikl davomida LED yoqilgan vaqt miqdorini sozlaydi.
Savol: Bir xonali 7 segmentli LED uchun odatiy kuchlanish va oqim qanday?
Javob: Bir xonali 7-segmentli LED odatda 1,8V dan 3,2V gacha bo'lgan to'g'ridan-to'g'ri kuchlanish bilan ishlaydi (LED rangiga qarab). Har bir segment uchun talab qilinadigan oqim odatda 10mA dan 20mA gacha. Umumiy oqim har qanday vaqtda qancha segment yoqilganligiga bog'liq.
Savol: Bir xonali 7 segmentli LEDni ishlatishning afzalliklari nimada?
Javob: Bir xonali 7 segmentli LEDni ishlatishning afzalliklari orasida soddaligi, arzonligi, kam quvvat sarfi va foydalanish qulayligi kiradi. Bu faqat bitta raqamli raqam ko'rsatilishi kerak bo'lgan ilovalar uchun ideal echim bo'lib, aniq va o'qilishi mumkin bo'lgan chiqishni ta'minlaydi.
