3,2 dyuymli TFT displey

Diagonal uzunligi taxminan 8,1 sm va o'lchamlari 240 × 320 (QVGA) bo'lgan TFT LCD displey.

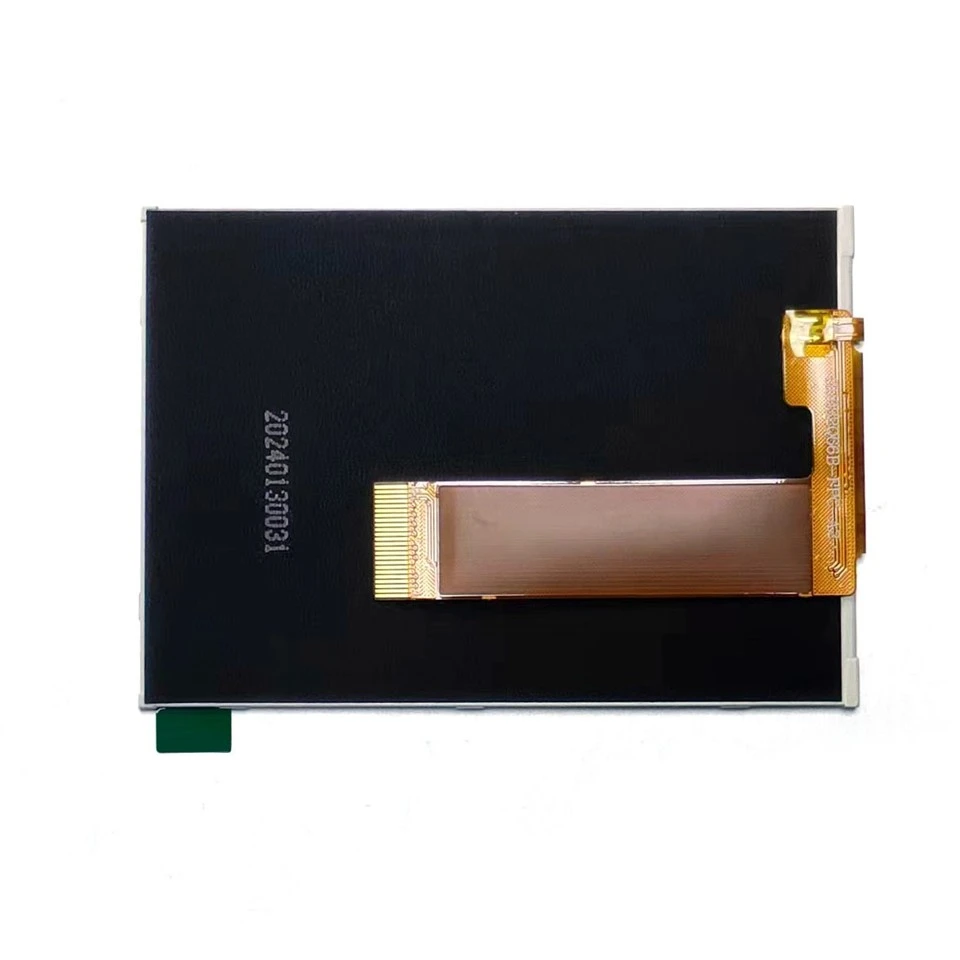

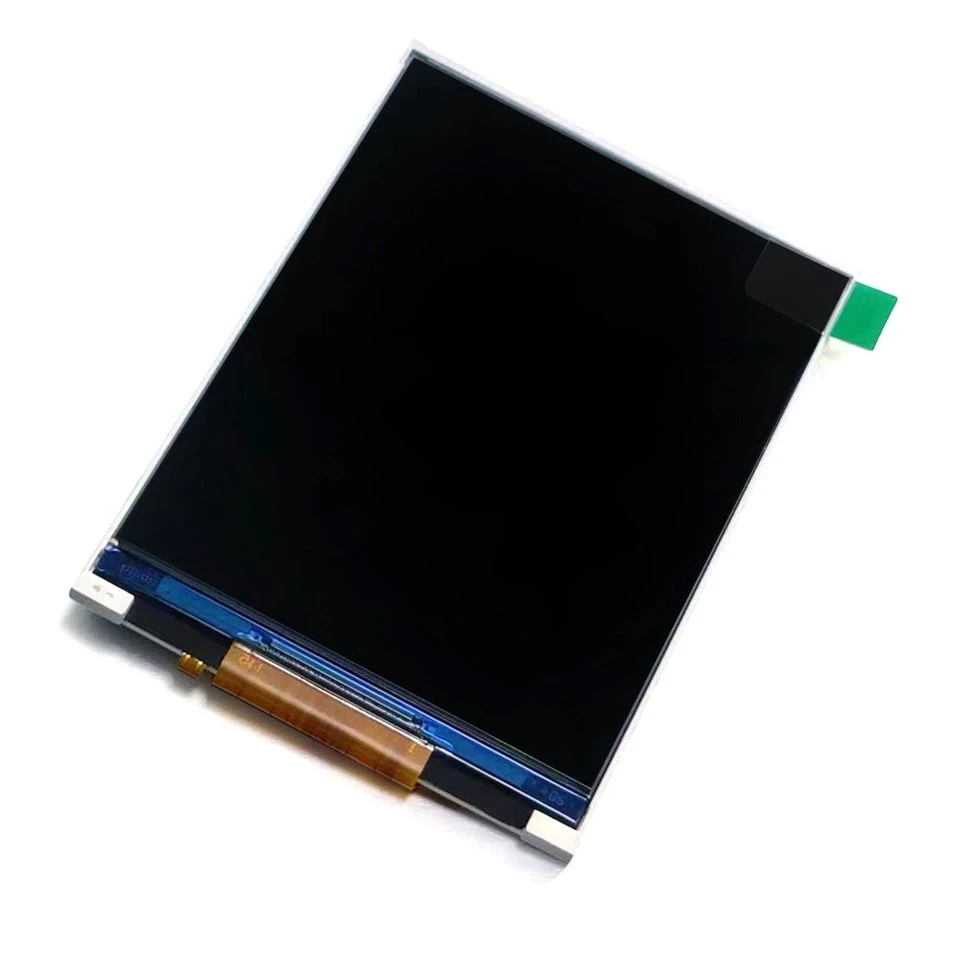

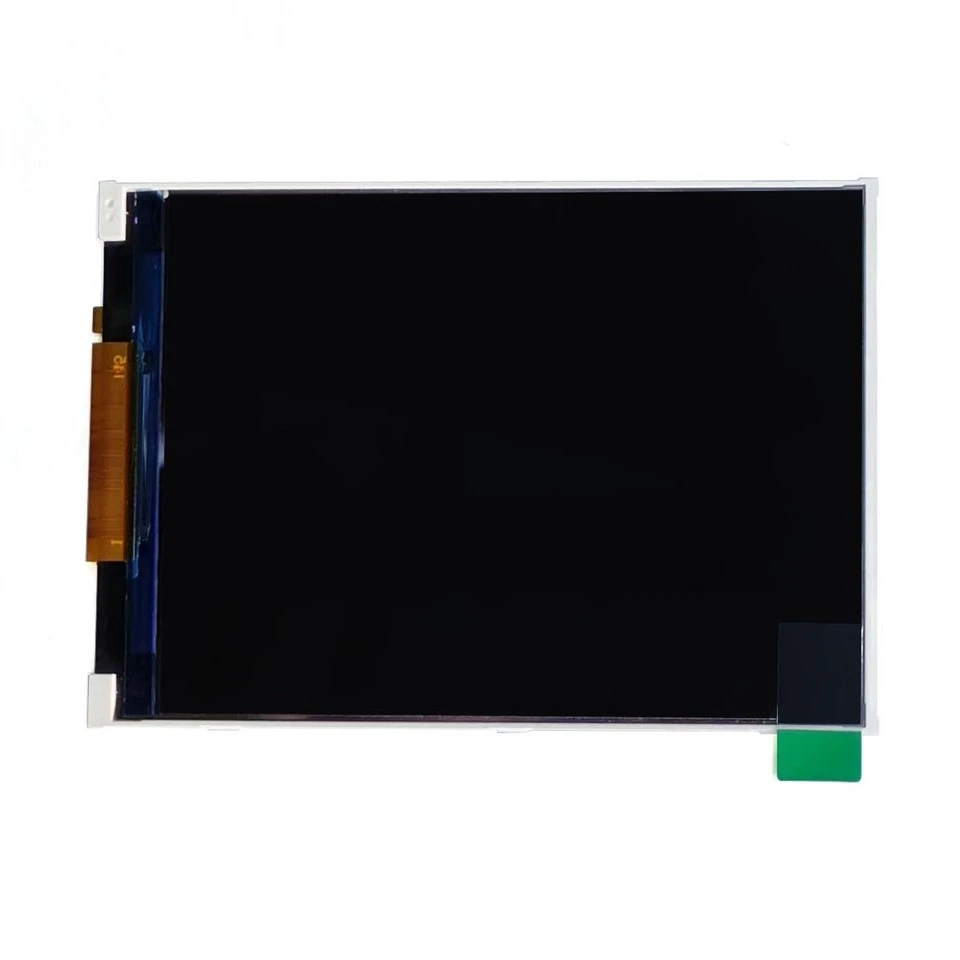

3,2 dyuymli TFT LCD displey

320×240 pikselli oʻlchamli, kichik va oʻrta{1}}oʻlchamli, kam quvvatli, juda mos-displey.

3,2 dyuymli 320x240 sensorli LCD displey

moslashtirilgan bo'lishi mumkin. Sensorli ekran sig'imli va rezistiv ekranga bo'linadi. Odatda o'yinchoqlar, o'yin konsollari, asboblar va hisoblagichlarda qo'llaniladi.

3,2 tft displeyParametr (spetsifikatsiya)

Modul hajmi: 53,6 (W) * 76 (H) * 2,4 (T)	LCD AA: 48,6(W)*64,8(H)
LCD hajmi: 3,2 dyuym	Ruxsat: 16x2 piksel
Haydovchi IC: ILI9340X	Orqa yorug'lik drayveri turi: Quvvat/3.3V/5V/HITE
Interfeys: MCU8BIT	Orqa yorug'lik: oq LED

PIN-kod	RAMAZ
1-2	GND
3	LEDA
4	LEDK
5-6	VDD
7	GND
8	TE
9	CS
10	RS
11	WR
12	RD
13	GND
14-21	DB0-DB7
22	RESET
23	GND
24	ID

lcd tft 3.2 Shu kabi mahsulotlar

TSS

Savol: 3,2 dyuymli 320x240 sensorli LCD displey aniq ko‘rsatilmayapti yoki ranglari noto‘g‘ri. Nima qilishim kerak?

Javob: Yorqinlik bilan bog'liq muammolar: Ekran yorug'ligi to'g'ri ishlashini tekshiring. Ba'zi displeylar orqa yorug'likni boshqarish uchun tashqi quvvat manbai talab qilishi mumkin.

Rangni o'zgartirish: Agar ko'rsatilgan ranglar teskari bo'lsa, muammoni tuzatish uchun LCD drayverlar kutubxonasidagi ishga tushirish kodini o'zgartirishingiz mumkin. Masalan, siz RGB kanallarining tartibini o'zgartirishingiz mumkin.

Ruxsat sozlamalari: Toʻgʻri ruxsat (masalan, 320x240) oʻrnatilganligiga va u ekran drayveriga mos kelishiga ishonch hosil qiling.

Ulanish muammolari: Ma'lumot kabellari, ayniqsa parallel interfeys uchun signal kabellari ishonchli tarzda ulanganligini tekshiring.

Quvvat manbai kuchlanishi: quvvat manbai kuchlanishining toʻgʻri. 3.2-dyuymli TFT LCD displeylari odatda 3,3V yoki 5V quvvat manbaini talab qiladi.
