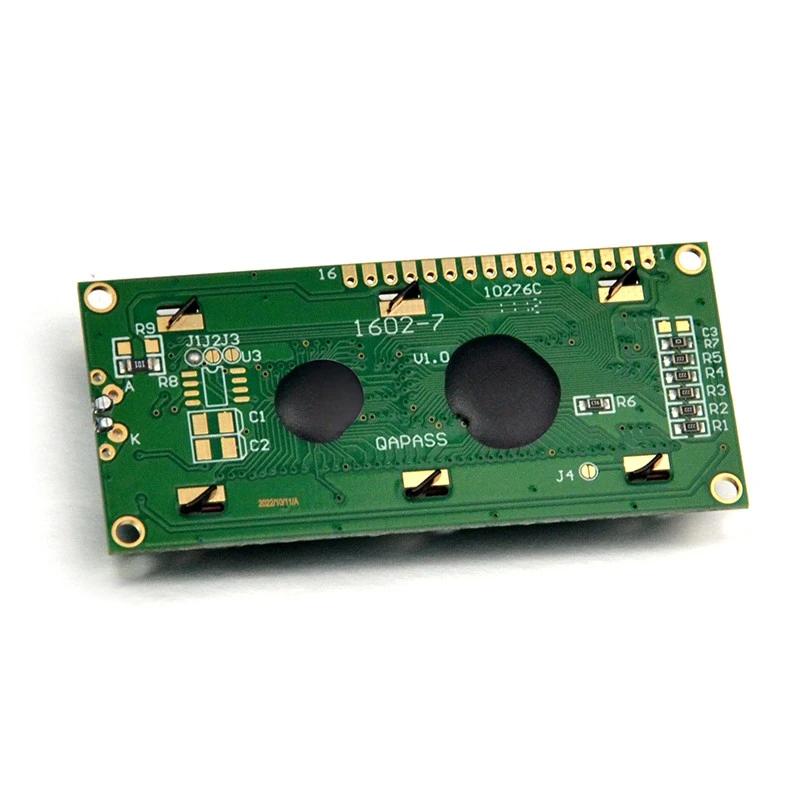

I2c bilan 16 * 2 LCD displey umumiy suyuq kristalli displey moduli bo'lib, har bir satrda 16 ta belgigacha bo'lgan 2 qatorni ko'rsatishga qodir. Ushbu turdagi displey o'rnatilgan tizimlarda, Arduino loyihalarida va boshqa mikrokontroller ilovalarida keng qo'llaniladi. I2C (Inter-Integrated Circuit, serial shina) interfeysidan foydalanish ulanish va boshqaruvni sezilarli darajada soddalashtirishi mumkin, bu esa bir nechta qurilmalarning bir xil ma'lumotlar liniyasi orqali bog'lanishiga imkon beradi.
1.mahsulotga kirish
2.Mahsulot xususiyati
Afzalliklar
1602 nuqta matritsali ekranli I2C interfeysi ekranni mahsulotni ishlab chiqish uchun yanada mosroq qilish va pinlardan foydalanishni tejash uchun afzal qilingan ulanish usuli hisoblanadi. An'anaviy parallel interfeysdan foydalanganda ko'p sonli pinlar talab qilinadi, I2C esa faqat ikkita simdan foydalanadi. I2C avtobusi orqali siz bir xil avtobusda bir nechta qurilmalarni ulashingiz mumkin. I2C drayverini ishlatib, LCD displeyni boshqarish uchun kod yanada ixcham bo'lib, shu bilan rivojlanish samaradorligini oshiradi.
I2C interfeysli 16x2 LCD displey qulay, moslashuvchan va oson kengaytiriladigan yechimni taqdim etadi. U o'rganish, tajribalar yoki amaliy qo'llanmalar uchun ishlatiladimi, u juda amaliy komponent hisoblanadi. Odatda u quyidagicha ulanadi:
LCD VCC → I2C VCC (odatda 5V)
LCD GND → I2C GND
LCD SDA → I2C SDA (ma'lumotlar liniyasi)
LCD SCL → I2C SCL (soat chizig'i)
16x2 LCD displey va I2C interfeysi kombinatsiyasi turli loyihalar va amaliy ilovalar uchun, ayniqsa matnli ma'lumotlar ko'rsatilishi kerak bo'lgan stsenariylarda noyob afzalliklarni beradi. Uning universalligi va foydalanish qulayligi uni elektron loyihalar uchun afzal qilingan komponentlardan biriga aylantiradi. Mijozlarimiz odatda 1602 LCD displey ekranlarini elektr vintli mashinalarda va sahna yorug'lik kontrollerlarida keng qo'llashadi. Bundan tashqari, u kichik displey tarkibi va displey maydoniga ega bo'lgan ko'plab raqamli displey mahsulotlarida ham ishlatilishi mumkin. Masalan,
1. Asboblar: Laboratoriya uskunalari va sinov asboblarida LCD displey eksperimental parametrlarni, sinov natijalarini yoki ogohlantirish ma'lumotlarini ko'rsatish uchun ishlatilishi mumkin.
2. Sanoat nazorati tizimi: Sanoat nazorat qilish tizimlarida 16x2 LCD mashinalar va uskunalarning holati ma'lumotlarini, nosozliklar haqida ogohlantirishlarni va boshqalarni ko'rsatish uchun ishlatiladi, shuning uchun operatorlar o'z vaqtida javob berishlari mumkin.
3. Boshqaruv paneli displeyi: Transport vositalarida yoki mototsikllarda LCD displey tezlik, yoqilg'i hajmi, dvigatel harorati va hokazo kabi muhim ma'lumotlarni ko'rsatish uchun ishlatilishi mumkin.
4. O'yinchoqlar va o'yinlar: Ba'zi elektron o'yinchoqlar yoki o'yinlarda LCD displeylardan foydalanish foydalanuvchi tajribasini yaxshilashi va ballar, darajadagi ma'lumotlar va hokazolarni ko'rsatish orqali foydalanuvchilarni jalb qilishi mumkin.
5.mahsulot parametri (spetsifikatsiyasi)
|
Modul hajmi: 80X36X11.3 |
LCD AA: 64.4X16 |
| LCD hajmi: 1,44 dyuym | Ruxsat: 16x2 piksel |
| Haydovchi IC: SPLC780D |
Orqa yorug'lik drayveri turi: Quvvat/3.3V/5V/HITE |
| Interfeys: 4W/4 SPI | Orqa yorug'lik: oq LED |
|
PIN-kod |
RAMAZ |
|
|
1 |
VSS | |
|
2 |
VDD |
|
|
3 |
V0 |
|
|
4 |
RS |
|
|
5 |
R/W |
|
|
6 |
E |
|
|
7 |
JB0 |
|
|
8 |
DB1 | |
|
9 |
DB2 | |
|
10 |
DB3 | |
|
11 |
DB4 | |
|
12 |
DB5 | |
|
13 |
DB6 | |
|
14 |
DB7 |
|
|
15 |
A |
Mijozlarga xizmat ko'rsatish
Kompaniya profili
Cheng Xin Optoelektronika LTD 2014-yilda tashkil etilgan va Xitoyning Shenzhen shahrida joylashgan bo'lib, islohotlar va ochilishning yetakchisi hisoblanadi. 2020 yilda materik hukumati tomonidan Xunan shtatining Huaihua shahrida yangi LCD ishlab chiqarish liniyasini qurish uchun sarmoya kiritildi. Kompaniyaning asosiy mahsulotlari - Segment kodli ekran TN /HTN /STN /FSTN , LED yoritgichi, COG panjarali LCD moduli, COB standart moduli, OLED standart displey ekrani va TFT rangli ekran. Kompaniyada 2 ta segmentli kodli ekran ishlab chiqarish liniyasi, 4 ta orqa yorug'lik ishlab chiqarish liniyasi, 5 ta FOG bog'lash liniyasi va 10 ta yig'ish ishlab chiqarish liniyasi mavjud. Shenzhen va Xunandagi zavod binolari 10,{7}} m² ishlab chiqarish maydoniga va 500 ishchiga ega. Kompaniyaning biznes falsafasi "mijozlar uchun qiymat yaratish".
