1.mahsulotga kirish

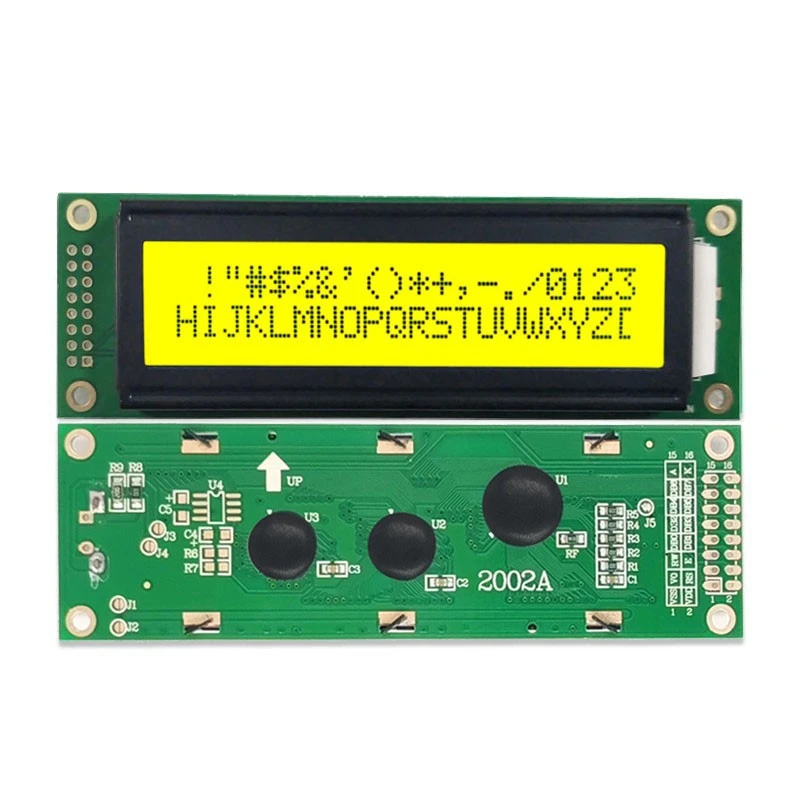

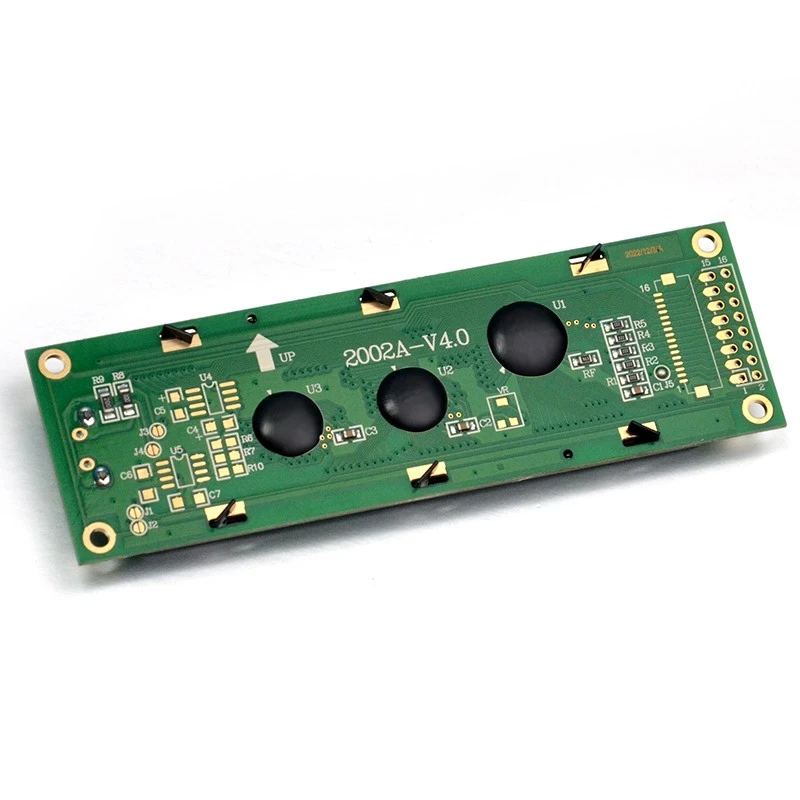

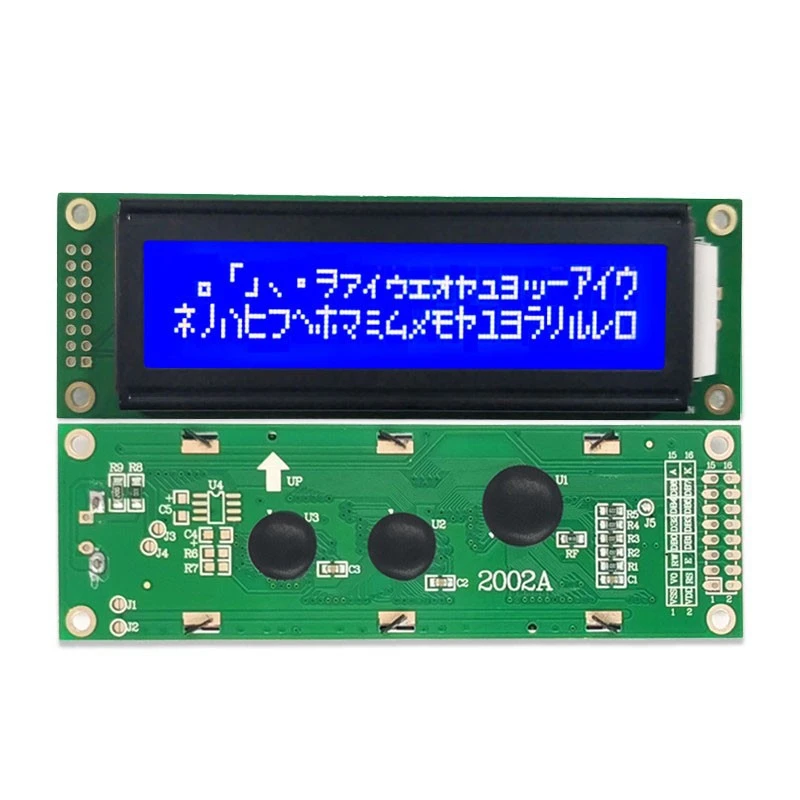

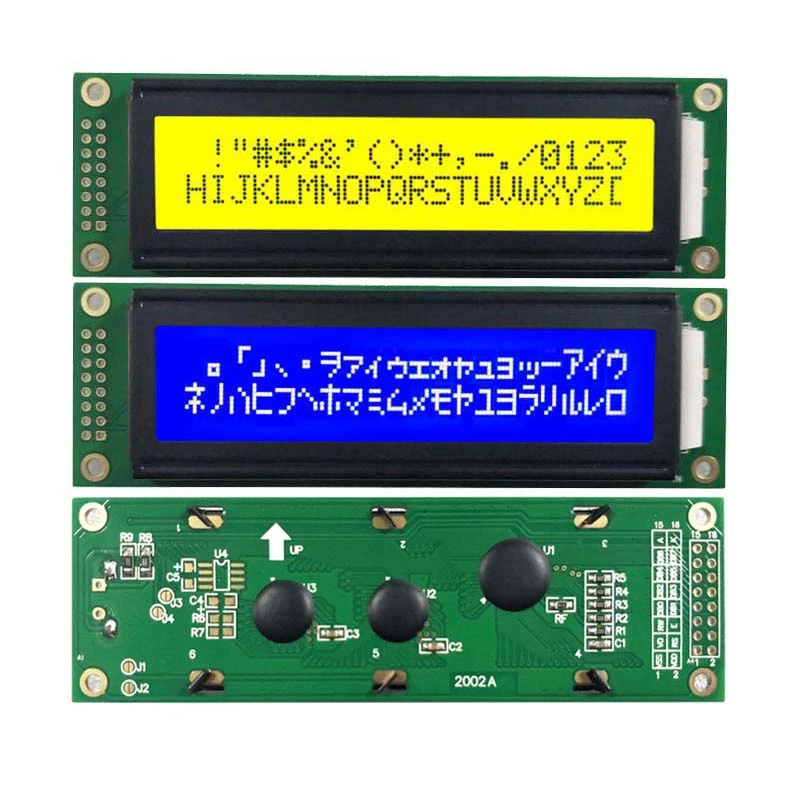

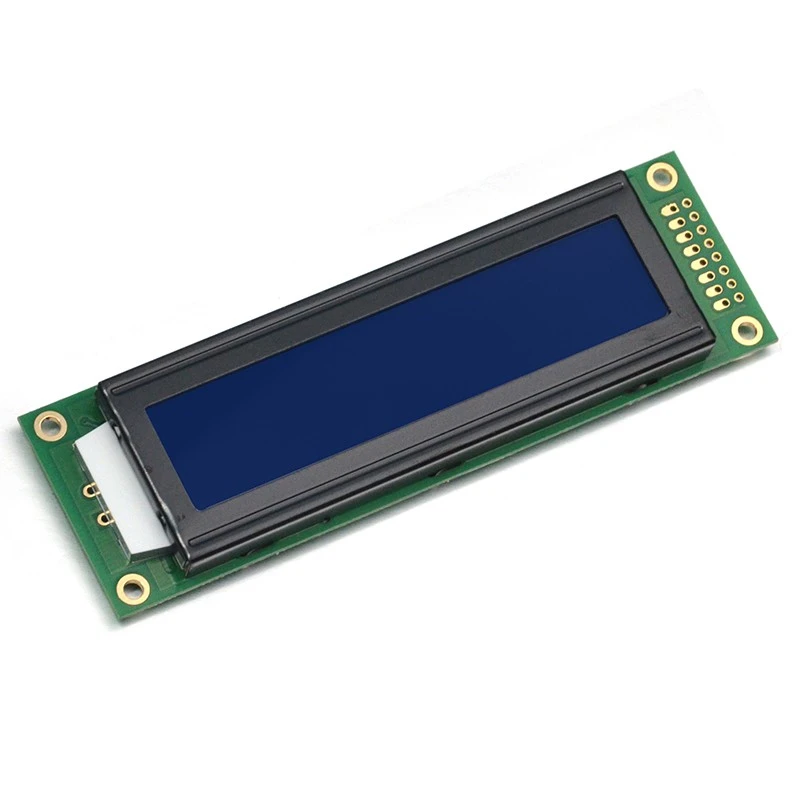

2002 LCD displey odatda elektron mahsulotlarda displey qurilmasi sifatida ishlatiladigan umumiy suyuq kristalli displey modulidir. Uning nomidagi "2002" 20 ta ustun × 2 qatorli piksel o'lchamlarini bildiradi. 2002A LCM odatda turli iste'molchi elektron mahsulotlar va o'rnatilgan tizimlarda, masalan, elektron qon bosimi monitorlari, termometrlar, elektron soatlar va boshqalarda qo'llaniladi va soddaligi, ishonchliligi va o'rtacha narxi tufayli mashhurdir.
2.Mahsulot xususiyati
Boshqarish oson:odatda oddiy ketma-ket yoki parallel interfeys orqali boshqariladi.
2 qator va 20 ta ustunli belgilar, qisqa va aniq; Har bir satrda 20 ta belgi ustuni, oddiy matn va piktogrammalarni ko'rsatishga qodir.
LCD texnologiyasidan foydalangan holda displey effekti aniq; o'qish oson
Kam quvvat iste'moli, uzoq umr; kam quvvat iste'moli, energiya tejash va atrof-muhitni muhofaza qilish; yuqori barqarorlik;
Yilni o'lcham, cheklangan joyda foydalanish uchun mos.
O'rtacha o'lcham, turli xil qurilmalar uchun mos. Cheklangan displey kontenti
Murakkab grafikalar yoki animatsiyani namoyish qilish uchun mos emas.
Cheklangan kontrast va ko'rish burchagi.
2002 LCD DISPLAYS odatda displey uchun ma'lumotlarni qabul qilish uchun boshqaruvchi orqali asosiy boshqaruv platasiga ulanadi. Foydalanuvchilar turli xil ehtiyojlarni qondirish uchun dasturlash orqali displey mazmuni va uslubini boshqarishi mumkin.
Elektr aloqasi:quvvat va boshqaruv signallarini ulash.
Boshqarish interfeysi:kerak bo'lganda ketma-ket yoki parallel interfeysni tanlang va displey tarkibini nazorat signallari orqali yuboring.
Dasturiy ta'minot nazorati:displey mazmuni va yangilanishlarni boshqarish uchun mikrokontrollerlar yoki bitta chipli mikrokompyuterlar orqali nazorat dasturlarini yozish.
4.Mahsulot ilovasi
Elektron asboblar:elektron qon bosimi monitorlari, termometrlar va boshqalar kabi.
Maishiy elektronika:elektron soatlar, taymerlar va boshqalar kabi.
Sanoat nazorati:boshqaruv paneli displey qurilmasi sifatida.
O'rnatilgan tizimlar:turli ko'milgan sanoat boshqaruv panellarida ishlatiladi; savdo avtomatlari; aqlli uy boshqaruv panellari; tibbiy asbob-uskunalar va boshqalar.
Uzoq muddatli yuqori haroratli muhitdan saqlaning;
Namlik va bosimning oldini olish;
Jiddiy tebranishlardan saqlaning;
Quvvat va ma'lumot kabellarini to'g'ri ulang.
6.mahsulot parametri (spetsifikatsiyasi)
|

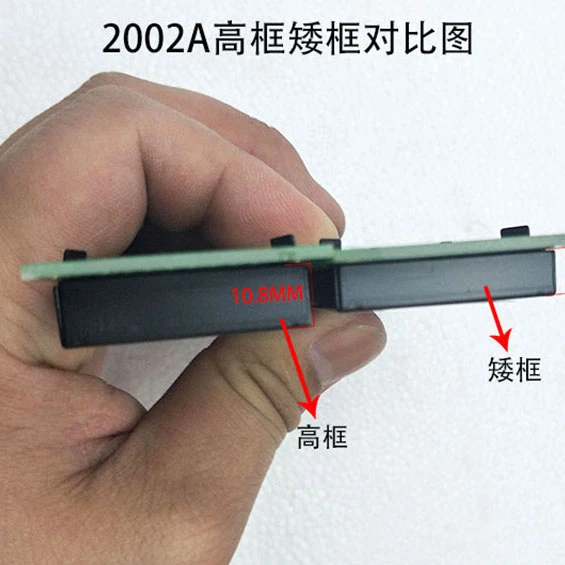

Modul hajmi: 116X36X 13,4/10,9) mm |
Ko'rish maydoni: 83X18,4 mm |
|
LCD turi: STN/POSITIVE/TRANSFLECTIVE |
Ko'rish burchagi: soat 6 da |
|
Haydovchi IC: SPLC780D yoki ekvivalenti |
Orqa nurli drayver turi: Power/3.3V/5.0VHITE |
|
DC dan doimiy oqimga: O'rnatilgan |
Og'irligi: TBD |
|
PIN-kod |
RAMAZ |
|
|
1 |
Vs |
|
|
2 |
Vdd |
|
|
3 |
Vo |
|
|
4 |
RS |
|
|
5 |
R/W |
|
|
6 |
E |
|
|
7 |
JB0 |
|
|
8 |
DB1 |
|
|
9 |
DB2 |
|
|
10 |
DB3 |
|
|
11 |
DB4 |
|
|
12 |
DB5 |
|
|
13 |
DB6 |
|
|
14 |
DB7 |
|
|
15 |
A |
|
|
16 |
K |
