1.mahsulotga kirish

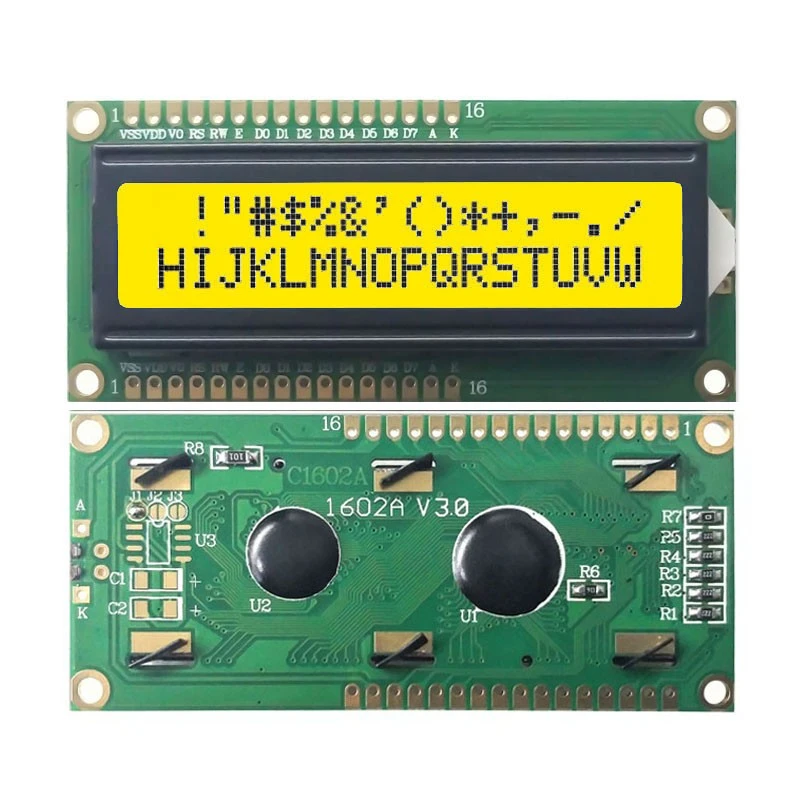

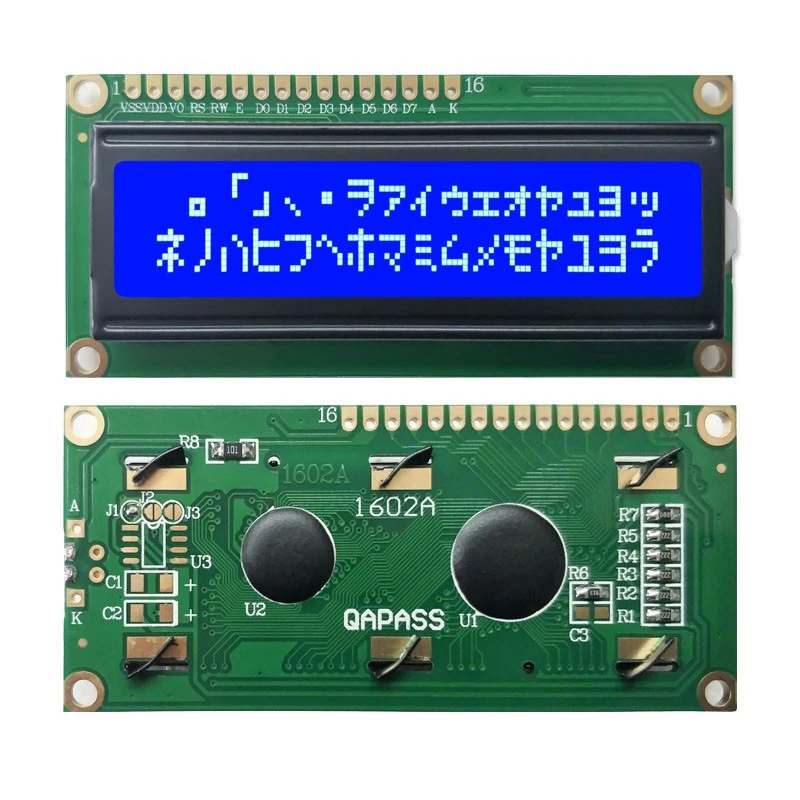

1602 LCD - bu turli xil elektron qurilmalar va o'rnatilgan tizimlarda keng qo'llaniladigan umumiy belgilar LCD moduli. Uning "1602" nomi displeyda 16 ta ustun va 2 qator belgilarni ko'rsatishi mumkinligini bildiradi. 1602 LCD moduli oddiy, amaliy, barqaror va ishonchli xarakteristikalari uchun turli xil elektron qurilmalar va o'rnatilgan tizimlarda keng qo'llaniladi.

Bu foydalanuvchilarga aniq va ishonchli matn ma'lumotlarini ko'rsatish funktsiyasi bilan ta'minlaydi va elektron mahsulot dizaynining muhim qismidir.

2.Mahsulot xususiyati

Kam quvvat iste'moli:1602Cob displey ekrani suyuq kristall displey texnologiyasini, kam quvvat iste'molini qabul qiladi, elektron jihozlarning uzoq muddatli ishlashiga mos keladi.

Belgilarni ko'rsatish:raqamlar, harflar, belgilar va boshqalar kabi qattiq formatdagi matn ma'lumotlarini aniq displey bilan ko'rsatish uchun javob beradi.

Oddiy boshqaruv:standart parallel yoki ketma-ket interfeys yordamida boshqarish, turli mikrokontrollerlar va o'rnatilgan tizimlar bilan ulanish oson.

Barqaror va ishonchli:oddiy tuzilma, barqaror va ishonchli, sanoat muhitida uzoq muddatli foydalanish talablariga javob beradi.

Nisbatan past narx, yuqori iqtisodiy samaradorlik. Biroq, u faqat cheklangan miqdordagi belgilar va chiziqlarni ko'rsatishi mumkin, murakkab grafik ekran uchun mos kelmaydi.

3.Mahsulot ilova

1602LCM quyidagi sohalarda keng qo'llaniladi:

Maishiy elektron mahsulotlar:kalkulyatorlar, elektron soatlar va boshqa kichik elektron qurilmalar kabi.

Sanoat nazorati:turli sanoat asboblari va jihozlarining holatini ko'rsatish va ishlash interfeysi uchun ishlatiladi.

O'rnatilgan tizim:o'rnatilgan ishlab chiqish platformasida ma'lumotni ko'rsatish moduli sifatida tizim holatini, disk raskadrovka ma'lumotlarini va boshqalarni ko'rsatish uchun ishlatiladi.

4.Talablar

1602 LCD displeyning normal ishlashi va optimal displey effektini ta'minlash uchun siz quyidagi foydalanish talablariga e'tibor berishingiz kerak:

Quvvat manbai kuchlanishi:Muayyan modelga qarab, u odatda 3,3V yoki 5V bo'lib, boshqaruvchi darajasiga mos kelishini ta'minlash kerak.

Boshqarish interfeysi:Parallel interfeys (odatda bir nechta boshqaruv pinlarini talab qiladi) yoki ketma-ket interfeys (nazorat pinlarini tejaydi, lekin tezlikni sekinroq) kabi ishlatiladigan boshqaruv interfeysini tasdiqlang.

Atrof-muhit sharoitlari:LCD displey effekti va ishlash muddatiga ta'sir qilmaslik uchun yuqori harorat, yuqori namlik va changli muhitlarga uzoq muddatli ta'sir qilishdan saqlaning.

5.mahsulot parametri (spetsifikatsiyasi)

Modul hajmi: 58..5X32.5X13.3mm	Ko'rish maydoni: 38X16mm
LCD turi: STN/POSITIVE/TRANSFLECTIVE	Ko'rish burchagi: soat 6 da
Haydovchi IC: ST7920 yoki ekvivalenti	Orqa yorug'lik drayveri turi: Power/3.1V/HITE
DC dan doimiy oqimga: O'rnatilgan	Og'irligi: TBD

PIN-kod	RAMAZ
1	Vs
2	Vdd
3	Vo
4	RS
5	R/W
6	E
7	JB0
8	DB1
9	DB2
10	DB3
11	DB4
12	DB5
13	DB6
14	DB7
15	A
16	K
